WAGO GELBOX protejează conectorii împotriva umidității

Ce este Gelbox?

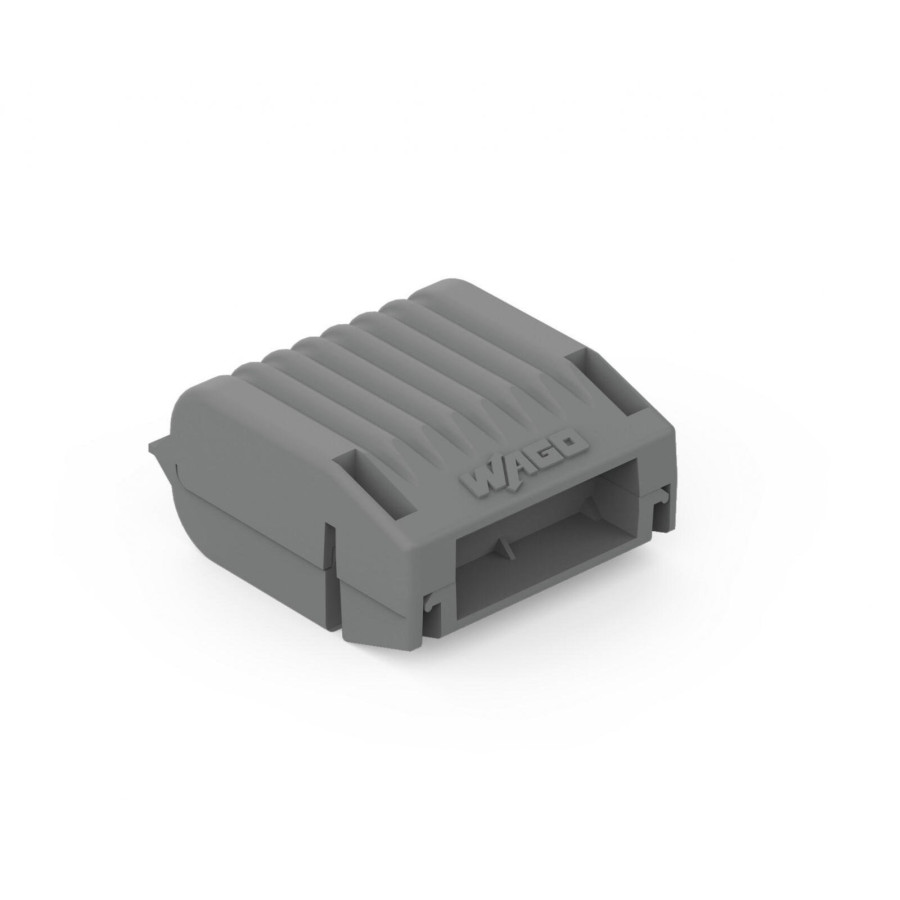

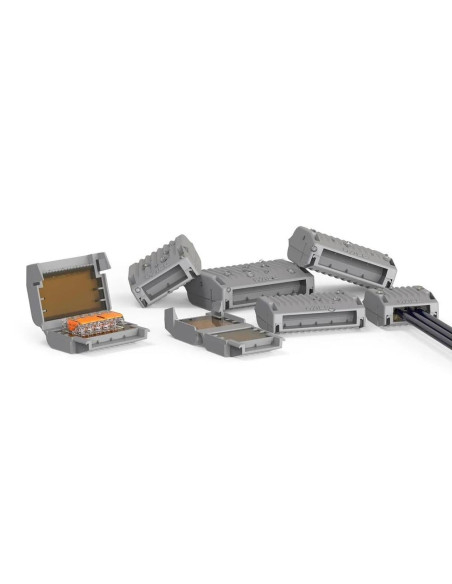

Este o casetă compactă preumplută cu gel fără silicon. Caseta Gelbox este disponibilă în șase dimensiuni și asigură un indice de protecție IPX8 împotriva umezelii pentru conectorii de îmbinare din seria 221 COMPACT și conectorii rapizi din seria 2273 COMPACT de la WAGO. Acest tip de protecție înseamnă că respectivii conectori vor fi complet protejați împotriva apei, și pot fi cufundați permanent în apă. Compușii de umplere convenționali cum ar fi poliuretanul și siliconul îndeplinesc, de asemenea, standardele IPX8.

Cu toate acestea, caracteristica distinctivă a Gelbox de la WAGO este faptul că protejează instalația electrică exact acolo unde contează – la punctele de legătură – fără a încapsula permanent cutiile de joncțiune. Spre deosebire de gelul pe bază de silicon, gelul fără silicon folosit pentru WAGO Gelbox se pretează pentru un număr nelimitat de aplicații.

De ce să utilizați WAGO Gelbox?

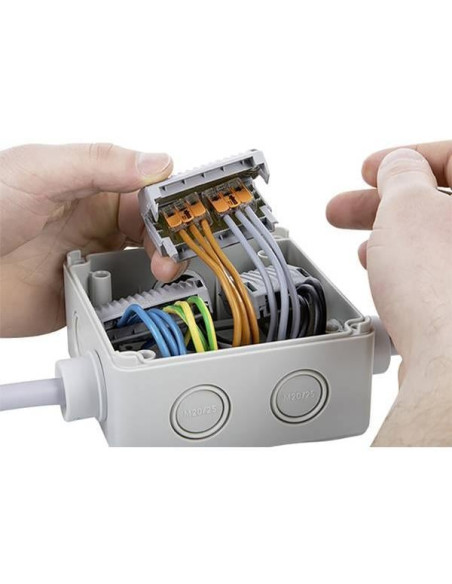

WAGO Gelbox oferă posibilități complet noi pentru protejarea conectorilor de îmbinare împotriva umezelii. Acest lucru înseamnă că respectivele casete pot fi amplasate cu ușurință în orice cutie de juncțiune – indiferent dacă acestea sunt instalate pe un perete sau sub tavan. În primul rând, timpul necesar pentru amestecarea componentelor este eliminat. În al doilea rând, se economisește timp suplimentar, deoarece nu trebuie să așteptați până când compoziția de umplere amestecată s-a întârit sau uscat. În plus, gelul nu este periculos, deoarece substanțele sale chimice au reacționat deja, ceea ce face WAGO Gelbox gata de utilizare.

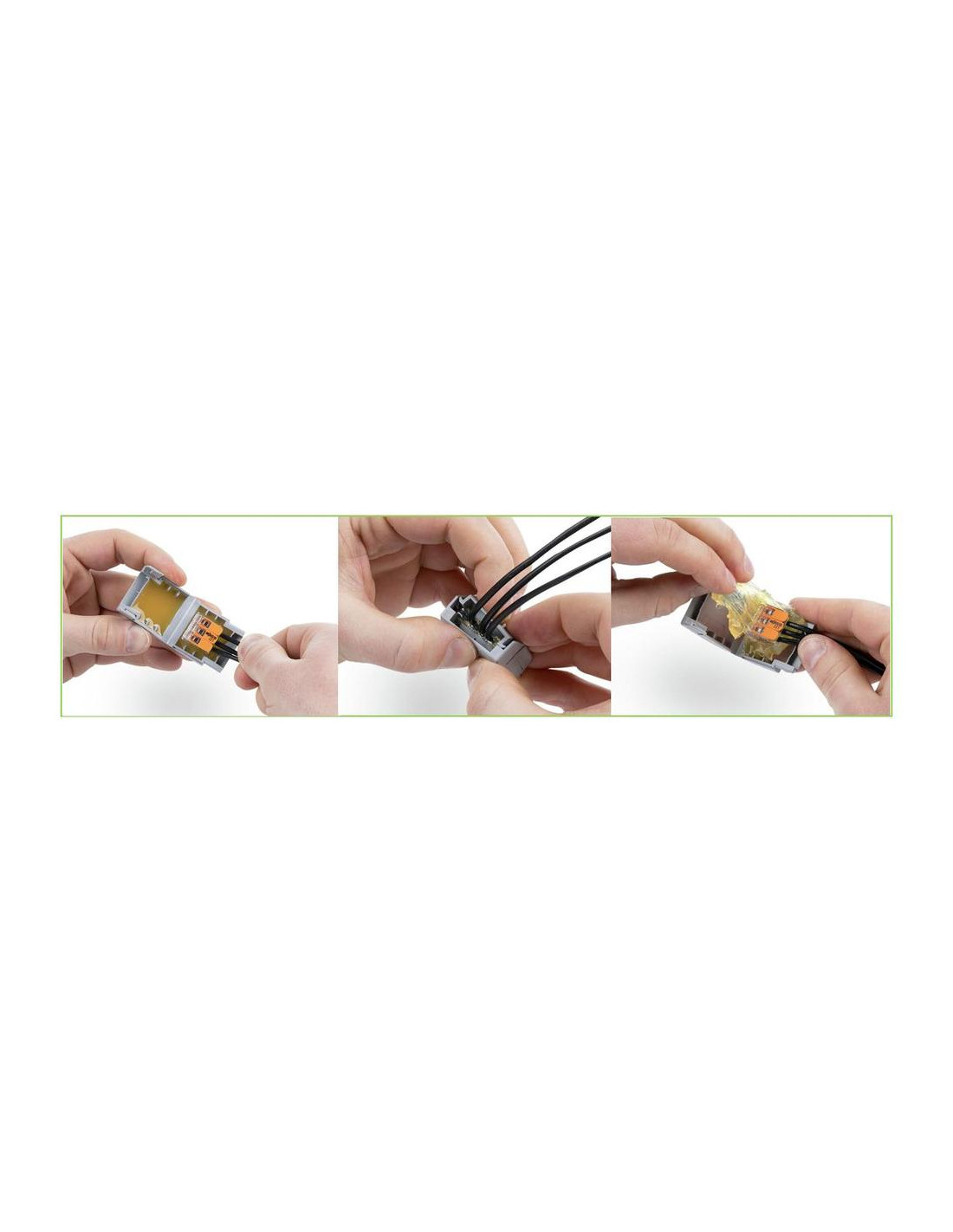

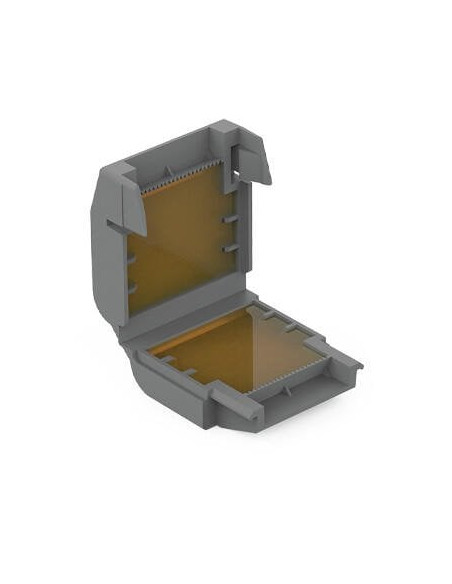

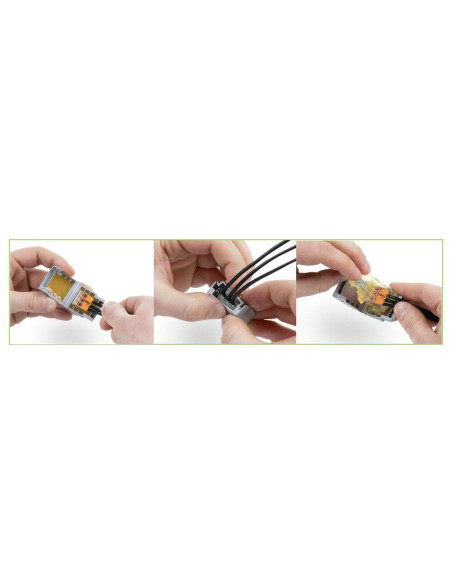

Caseta este deja preumplută cu gel și sigilează imediat conexiunea, permițând utilizarea sistemelor electrice imediat după instalare, fără intrerupere – rapid, ușor și fiabil.

Pentru care conectori sunt adecvate Gelbox-urile WAGO?

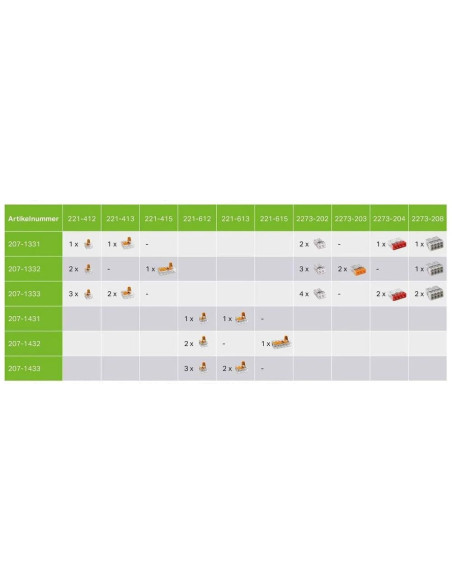

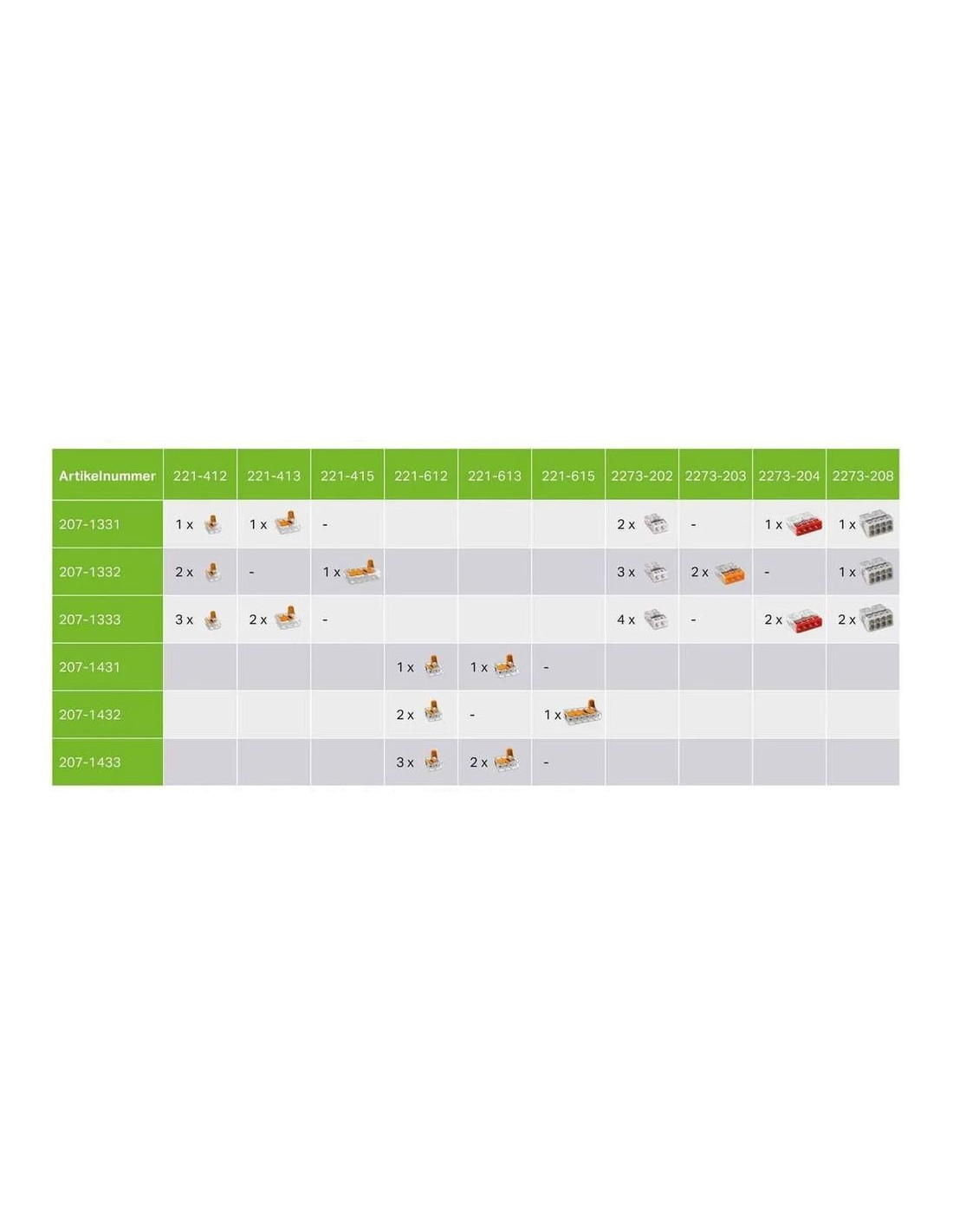

WAGO Gelbox a fost testat și aprobat doar pentru utilizarea împreună cu conectorii din seria 2273 de la WAGO și Conectorii de îmbinare din seria 221 COMPACT de la WAGO, pentru conductori cu secțiuni transversale de până la 4 mm2. Caseta este disponibilă în șase dimensiuni. Pentru fiecare casetă, există un layout care specifică în mod clar o alocare fixă, în baza conectorilor ce urmează a fi utilizați.

Descriere :

Ușor, rapid și sigur de utilizat
Poate fi folosit imediat și accesat din nou mai târziu
Fara siliciu
Fără etichetă
Potrivit pentru depozitare nedeterminată
Sistemul complet format din Gelboxes și conectori WAGO a fost testat VDE și certificat IPX8.

Poate fi utilizat într-o gamă largă de aplicații de tensiune joasă și extra-joasă.

Cu toate acestea, modul în care este utilizat diferă oarecum în intervalele individuale de tensiune.

De exemplu, în aplicații de joasă tensiune (de exemplu, 230 V), sunt utilizate în cutii de joncțiune împreună cu conectori de îmbinare.

Aceasta este singura modalitate de a asigura izolația dublă a cablului pentru a proteja împotriva șocurilor electrice, deoarece numai conductorii sunt încapsulați .

În aplicațiile SELV (Safety Extra Low Voltage), conectorii WAGO pot fi folosiți cu Gelbox-uri fără o cutie de joncțiune suplimentară.

Conexiune 1
Tip de acționare Sistem de blocare

Date fizice

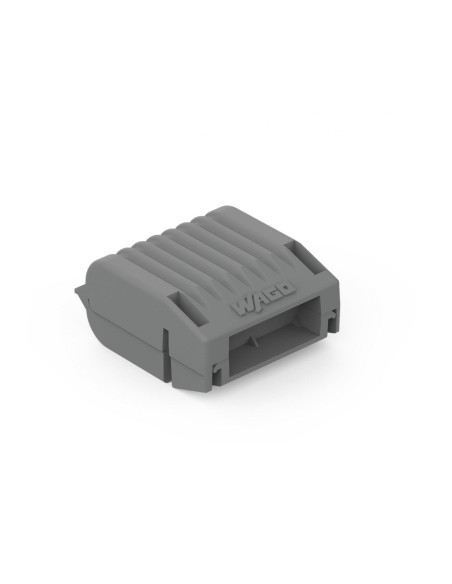

Latime 33,6 mm / 1.323 inch
Înălțime 17,8 mm / 0,701 inchi
Adâncime 52,7 mm / 2,075 inchi
Clasa de protectie IPX8

Date materiale
Culoare gri
Material carcasă Polipropilenă
Greutate 21 g
Cerințe de mediu
Temperatura aerului înconjurător (funcționare) -55 … 85 °C
Temperatura aerului înconjurător (de depozitare) 0 … 40 °C
