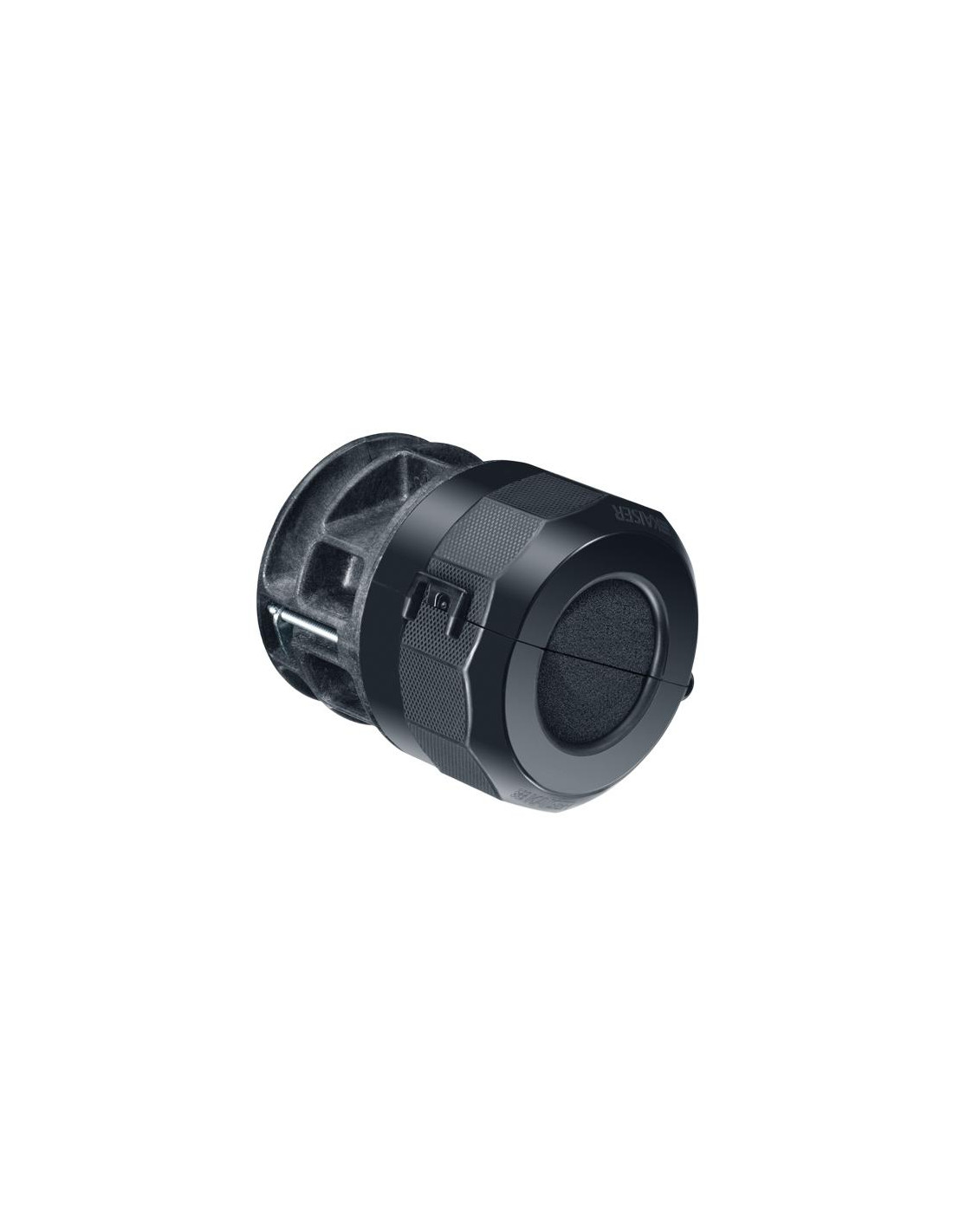

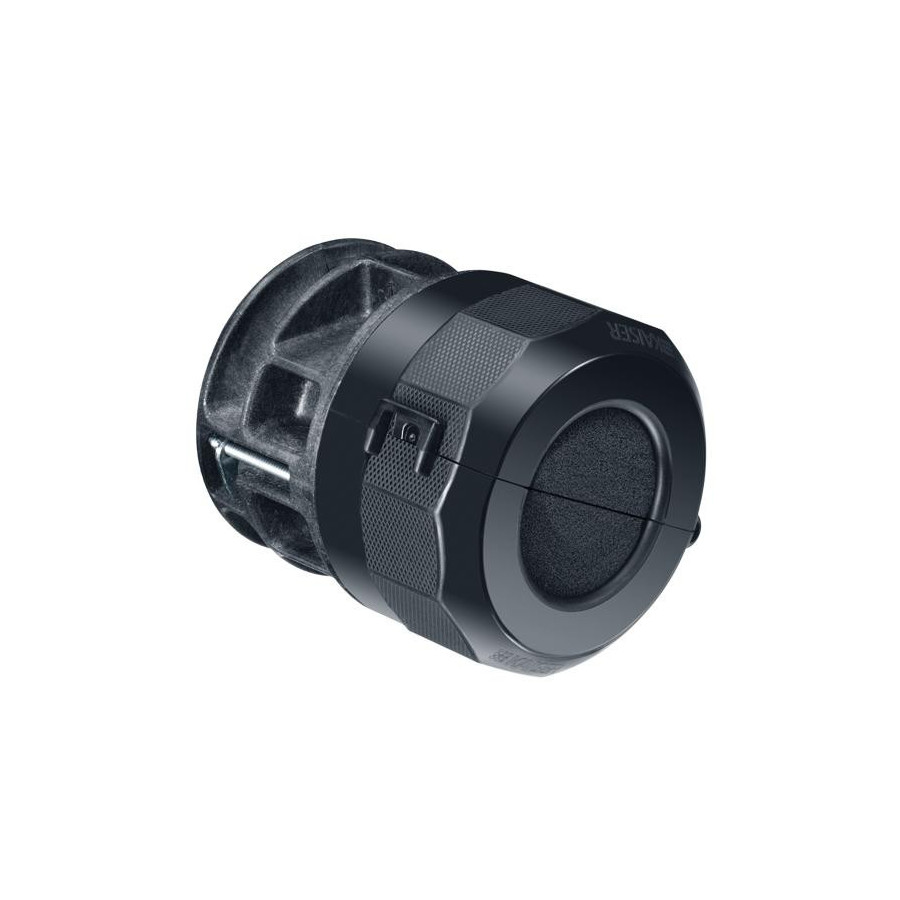

Sistem de etanșare a cutiei de protecție împotriva incendiilor DS 90 din material ignifug Kaiser 9459-03

Name: Sistem de etanșare a cutiei de protecție împotriva incendiilor DS 90 din material ignifug Kaiser 9459-03
Brand: KAISER
SKU: 9459-03
Price: 141.26 RON
Availability: InStock

141,26 lei

Include TVA

Ultimele produse in stoc

Cod Produs: 9459-03

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Descriere

Specificații Tehnice

Pentru pereți de protecție împotriva incendiilor EI30-EI90

Proprietate	Valoare
Utilizare	Pentru intrarea și pătrunderea în perete
Fixare	Cu șuruburi cu filet FX⁴ dovedite
Inserție de etanșare	Integrată, asigură etanșarea camerei etanșă la fum
Durabilitate	Pe termen lung a materialului de construcție
Ø Gaura de frezare	74 mm
Grosimea minimă a peretelui	100 mm
Intrări de cablu	Ocupare completă (diametru interior 40 mm)
Aprobare	DIBt Z-19.53-2189
Izolare fonică	Pentru pereți izolați fonic până la 77 dB

Poate fi folosit ca perete de rezerva (fara ocupare) pentru viitoare instalatii.

Instalare care se explică de la sine folosind bine-cunoscutul principiu al cutiei cu perete cu cavitate.

Ușor de introdus cilindrul peretelui etanș în deschiderea de instalare.

Închiderea automată a încăperii fără închiderea suplimentară a gurii sau golurilor de îmbinare.

Dimensiuni și Cerințe

Proprietate	Valoare
Diametrul găurii	Ø120 mm
Grosimea minimă a peretelui	100 mm
Intrări de cablu	Populație maximă (diametru interior 74 mm)

Certificări și Performanță

Proprietate	Valoare
Aprobare DIBt	Z-19.53-2188
Izolare fonică	Până la 72 dB

La ce se folosește produsul?

Intrările de perete și bucșele pot fi create cu sistemul de pereți de compartimentare din două părți DS 90 / 74 mm.

Este permisă aranjarea orizontală sau verticală cu o distanță între centre de 91 mm..

Sistemul de perete DS 90 / 74 mm poate fi folosit și ca perete de rezervă (fără ocupare).

Conductele de instalare până la M40 pot fi, de asemenea, direcționate prin peretele etanș.

Instalare

Sistemul de etanșare a cutiei DS 90 / 120 este format din două părți care se potrivesc cu ușurință.

Creați deschiderea de instalare cu o freză de Ø 74 mm.	Așezați cilindrul din două părți în jurul liniilor și apăsați-le împreună.	Apăsați cilindrul pereților etanși în deschiderea de instalare.	Fixarea, ca și în cazul cutiilor goale de perete, prin strângerea șuruburilor cu filet.
Așezați elementul de etanșare în jurul liniilor și închideți-le.	Așezați elementul de etanșare pe cilindrul pereților etanși și fixați-l cu 1/4 de tură (blocare cu baionetă).	După instalarea pereților etanși, atașați plăcuța de identificare a pereților etanși.	S-au creat compartimentarea și închiderea necesară a încăperii.

Instalarea sistemului de pereți în zidărie

În funcție de grosimea peretelui, creați deschiderea de instalare cu o coroană de șlefuit cu diamant de 74 mm sau cu un burghiu.

Apăsați cilindrul pereților etanși cu tencuială, mortar sau ciment rapid în deschiderea de instalare și treceți conducta.

Așezați elementul de etanșare pe cilindrul pereților etanși și fixați-l cu 1/4 de tură (blocare cu baionetă).

Este permisă aranjarea orizontală sau verticală cu o distanță între centre de 91 mm.

Instalarea sistemului de pereți în pereți de beton

Notă: Alocarea cablurilor sistemului DS 90 / 74 mm cu pereți etanși cu toate tipurile de cabluri învelite recunoscute în Europa, de ex. B. cabluri de instalare, cabluri de date, cabluri de telecomunicații sau fibre optice, ca pachet de cabluri sau ca cabluri individuale. Mănunchiurile de cabluri pot fi ocupate până la Ø ≤ 40 mm, cu un cablu individual maxim Ø ≤ 15 mm. Cablurile individuale pot fi utilizate cu un diametru de până la ≤ 21 mm.
